橋梁病害及成因

       10 混凝土集料膨脹反應
      由于混凝土集料的膨脹而造成構件混凝土開裂，表層剝離等的一種病害。
      膨脹集料位于構件離表面不深的混凝土內(nèi)時，早期出現(xiàn)混凝土表面的放射性或網(wǎng)狀的裂縫。

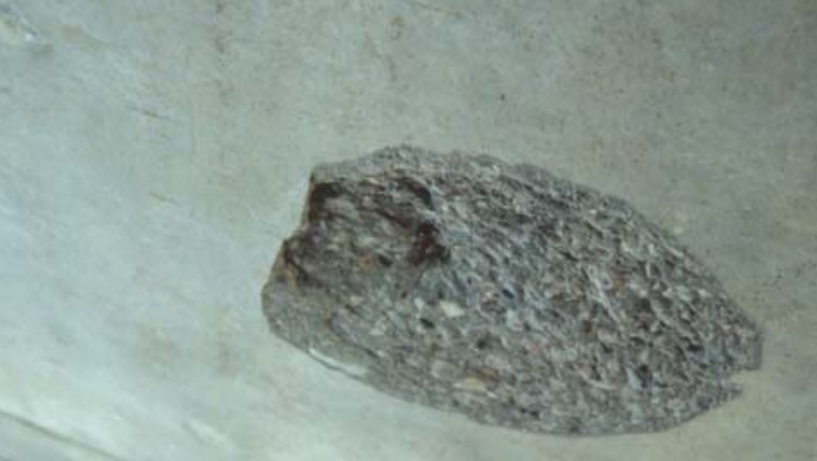

      放射性或網(wǎng)狀裂縫的中心大致在膨脹集料所在位置。進一步發(fā)展后會造成相應裂縫區(qū)域的混凝土剝離，剝離開頭大致呈圓形。直徑約為150～300mm不等，在圓形剝離區(qū)最深處有似粗骨料圓孔，里面即為膨脹集料，剝離后混凝土的粗骨料和鋼筋外露。

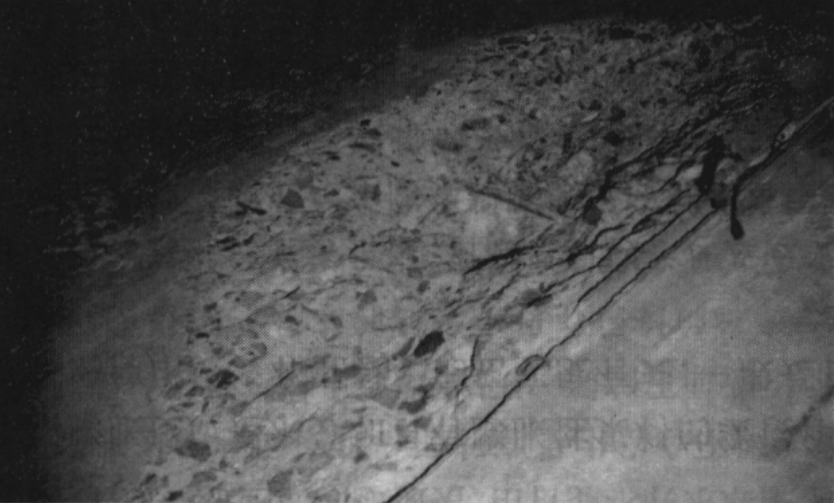

      當混凝土的膨脹集料位于鋼筋后，集料及水有膨脹后會頂彎鋼筋造成順鋼筋向的裂縫和成片混凝土剝離。

      當混凝土中摻雜含有氧化鎂、硫酸鹽類集料或石灰碎塊時，在混凝土中水分的緩慢作用下，這類集料吸水膨脹，體積增大2～4倍，脹裂表面混凝土和使混凝土剝離。顯然是在混凝土拌合施工前未能對混凝土使用的骨料進行檢查而造成的。
