濕拌砂漿中水泥假凝現(xiàn)象的研究分析

摘要:本文主要通過實踐中濕拌砂漿開放時間內(nèi)性能穩(wěn)定性變化異常，分析和實驗驗證濕拌砂漿中水泥假凝現(xiàn)象，總結概述了砂漿假凝現(xiàn)象的特點和現(xiàn)場簡單的解決措施。并且提出一個觀點：水泥中的摻合料的不穩(wěn)定對于濕拌砂漿開放時間內(nèi)性能穩(wěn)定性影響大，所以選用摻合料少的水泥，有利于避免濕拌砂漿假凝現(xiàn)象的出現(xiàn)，減少濕拌砂漿性能穩(wěn)定性影響因素

關鍵詞：濕拌砂漿 假凝現(xiàn)象 開放時間 解決措施

1前言

濕拌砂漿是預拌砂漿中的一種，它是由砂、水泥、填充料及各種外加劑在攪拌站經(jīng)過準確稱量，攪拌均勻后用混凝土攪拌車運到工地使用的一種建筑材料。隨著濕拌砂漿技術的研究深入，濕拌砂漿開放時間（可操作時間）可達24小時以上，適合于現(xiàn)代建筑規(guī)?；┕つＪ?，大大提高了一線工人的工作效率。而且相對于干混砂漿來說，濕拌砂漿具有低能耗、減小二次粉塵、避免二次攪拌和現(xiàn)場噪音污染等有利條件。所以，由于濕拌砂漿的顯著的環(huán)保和技術優(yōu)勢，逐漸被越來越多行業(yè)人士認可和關注。

當然，開放時間是新型濕拌砂漿一個重要的參數(shù)。其定義為：自濕拌砂漿加水攪拌起，拌合物保持其施工及力學性能持續(xù)穩(wěn)定的時間。具體表征為濕拌砂漿從在攪拌站生產(chǎn)、運輸?shù)皆诠さ卮娣?、二次運輸、抹灰操作的全過程的施工特征和力學性能的綜合性指標。在開放時間內(nèi)，濕拌砂漿性能的穩(wěn)定性是對于施工質(zhì)量重要保障，作者結合實踐的經(jīng)驗，提出砂漿中假凝現(xiàn)象，以供行業(yè)中的專家借鑒和研究分析，希望濕拌砂漿技術更加成熟和穩(wěn)定，為促進預拌砂漿行業(yè)做出一點努力。

2水泥假凝現(xiàn)象

水泥假凝現(xiàn)象是指水泥的一種不正常的早期固化，發(fā)生在水泥用水拌合的前幾分鐘內(nèi)。假凝不發(fā)生大量的熱量，而且經(jīng)劇烈攪拌，水泥漿又可恢復塑性，并達到正常凝結，對強度亦無不利影響，但給施工卻帶來許多的困難。 一般認為，假凝的主要原因是由于水泥粉磨時受到高溫(有時超過150℃)影響，使部分二水石膏脫水生成半水石膏，當水泥加水調(diào)和后，它們又重新水化為二水石膏并析出晶體，在水泥漿中形成二水石膏的結構網(wǎng)，從而引起水泥漿的固化。但由于不是水泥組成的水化，所以不會放出大量的熱。這種假凝的水泥漿經(jīng)劇烈攪動破壞二水石膏的結構網(wǎng)后，水泥漿又能恢復原來的塑性狀態(tài)。

在生產(chǎn)預拌砂漿時，也發(fā)現(xiàn)預拌砂漿也有假凝現(xiàn)象，但是砂漿的假凝和水泥的假凝有相似的地方也有相差的地方。故在這里對砂漿假凝作如下定義：砂漿在剛生產(chǎn)出來時，各項性能指標都達到給定要求，但是在未達到開放時間時，砂漿在1--3個小時內(nèi)，砂漿的稠度會變化降低80%以上，失去和易性，但是在加大量的水后經(jīng)過劇烈的攪拌砂漿的各項指標能夠恢復，這種現(xiàn)象定義為砂漿的假凝現(xiàn)象。

砂漿的假凝雖然對砂漿的各項的指標影響不大，但是給施工帶來很大的影響。對于濕拌砂漿企業(yè)來講，不僅僅是造成濕拌砂漿成品的損失，而且企業(yè)還得承擔高昂的設備耗損以及維修費用。砂漿假凝的出現(xiàn)給生產(chǎn)企業(yè)帶來了龐大的額外開銷。故應該避免生產(chǎn)的砂漿出現(xiàn)假凝現(xiàn)象。

3 案例研究分析

根據(jù)四川某商混站出現(xiàn)過的一次砂漿事故，砂漿在開始剛生產(chǎn)出來的砂漿各項性能指標都達到生產(chǎn)要求，但是送到工地在開放時間內(nèi)，砂漿在1-3個小時內(nèi)就出現(xiàn)了砂漿的稠度損失很快達到50%以下，失去和易性。

為了分析和研究其中的原因, 根據(jù)JGJT 70-2009 《建筑砂漿基本性能試驗方法標準》設計了以下對比試驗。

3.1 原材料

水泥：拉法基P.O 42.5水泥，亞東P.O 42.5R水泥

砂漿外加劑：路加A樣和B樣；浪淘砂LD-206、LD-203、LD-10N

粉煤灰：“雙信”粉煤灰II級

細砂：細度模數(shù): 1.3~1.6; 含水率:12%;含泥量: 3.5 %

機制砂：細度模數(shù): 2.2~2.4; 含水率: 5.5 %;含泥量:1.3 %

3.2不同外加劑的對比試驗

試驗一選用了三組外加劑：路加A樣和B樣、浪淘砂LD-206和LD-10N、浪淘砂LD-203和LD-10N做為外加劑，探討對假凝現(xiàn)象對砂漿性能的影響。實驗結果見表一：

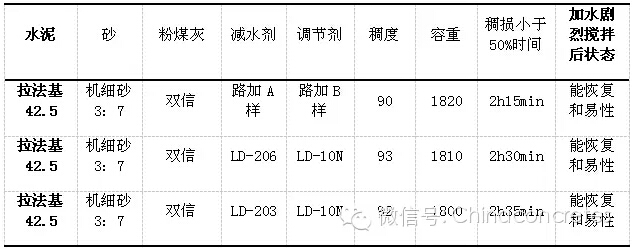

表一

由表一所得，三組砂漿外加劑用于試配砂漿時，大概在兩個半小時稠度缺失都超過50%,基本沒有什么和易性。加時劇烈攪拌后和易性都基本能復原，但是砂漿粘性有所下降。

3.2不同水泥的對比試驗

試驗二選用了亞東P.O 42.5R、拉法基42.5、浪淘砂LD-206和LD-10N、浪淘砂LD-203和LD-10N，進行不同廠家的水泥 對假凝現(xiàn)象影響的探討。試驗數(shù)據(jù)如表二：

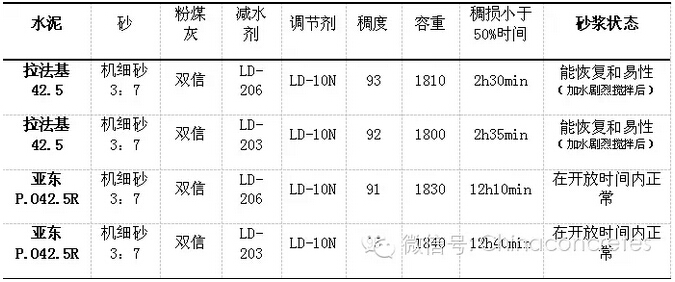

表二

由表二得出，對于拉法基42.5水泥來說：

A、稠損小于50%時間遠遠小于亞東P.O42.5R；

B、在相同的時間內(nèi)（2.5h），亞東P.O42.5R所表現(xiàn)出的砂漿狀態(tài)有明顯的優(yōu)越性能。

4總結

綜合上述探討得以下推論：砂漿假凝現(xiàn)象的出現(xiàn)是不同廠商生產(chǎn)的水泥摻合料組成和數(shù)量的差異引起的，水泥的假凝會讓外加劑在砂漿里的作用容易失效，從而導致砂漿的在短時間沒有和易性。在目前的技術手段來說，砂漿外加劑還不能解決假凝現(xiàn)象在濕拌砂漿中出現(xiàn)的問題。對于目前濕拌砂漿來說，選用合適的水泥是解決此類問題的最佳途徑。
