橋梁病害及成因

      4 雙曲拱橋
      1）拱上建筑側墻外鼓
      拱上建筑側墻向外鼓脹變形，當拱上建筑采用圬工結構時，往往出現塊材間砌筑砂漿裂縫。

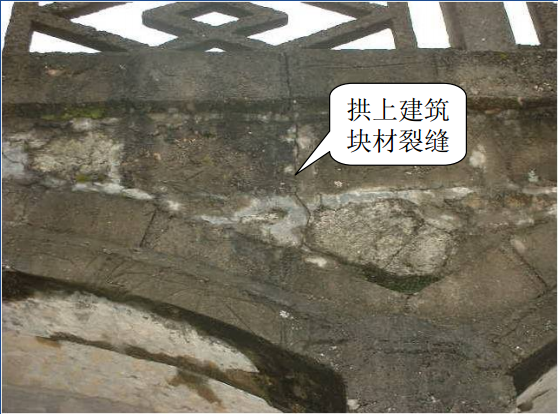

                                           拱上建筑塊材間裂縫示意圖
      直接造成側墻本身的破壞并可能牽連橋面系的破壞，降低行車安全性。
      2）拱上建筑側墻與主拱圈脫離
      拱上建筑側墻與主拱圈連接部位脫離，形成在拱圈的跨中區段拱背與拱上建筑之間較大寬度裂縫。多出現在拱上建筑采用磚和石砌體，而拱肋為混凝土結構的情況中。

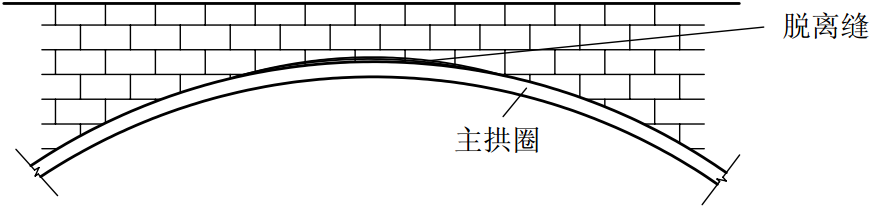

                                      拱上側墻與主拱圈脫離
      拱橋上部結構整體性破壞，同時墩臺較大水平位移和不均勻沉降造成主拱圈受力不利。
      3）拱肋間拉桿脫離

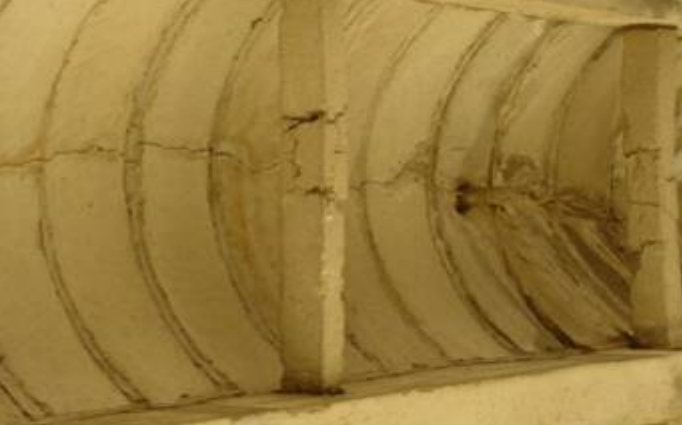

      鋼筋混凝土拉桿混凝土脫落，部分或全部露出內部拉桿鋼筋。

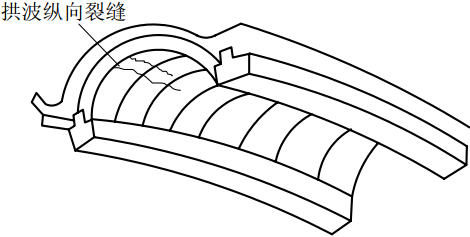

      會進一步導致拱波和拱板開裂，同時降低主拱圈的整體性。
      4）拱圈拱腳水平位移
      主拱圈拱腳發生水平位移。

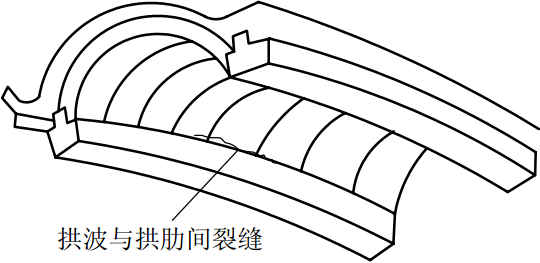

      由于主拱圈拱腳位移較大，主要是橋臺向岸方向的較大水平位移必將出現主拱圈下沉、拱肋混凝土開裂、拱肋與拱波分離、側墻與拱肋分離、拱上建筑的空腹小拱開裂或立柱嚴重裂縫等損壞現象，并且嚴重影響主拱圈的結構安全性。
      5）拱肋的徑向裂縫
      主拱圈混凝土拱肋在跨中區段出現的垂直于拱軸線方向的裂縫，一般是由拱肋截面下邊緣向上延伸發展。

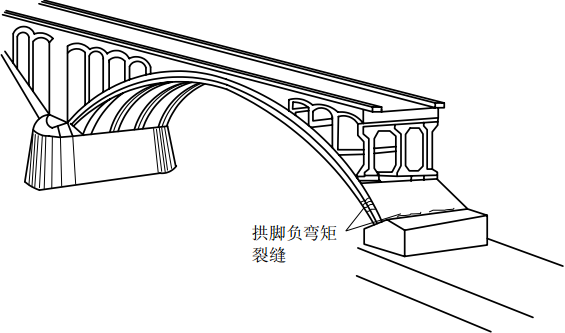

      拱肋在拱腳區段的混凝土徑向裂縫（拱背不設錨入臺座鋼筋的雙曲拱，拱背徑向縫往往出現在拱腳截面，即與臺座的接觸面上），又稱為拱背徑向縫。

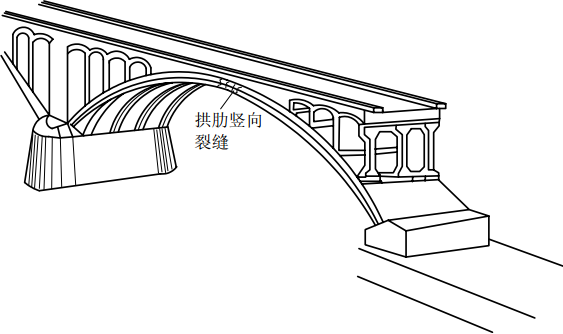

                                                       拱肋跨中豎向裂縫
