橋梁病害及成因

      5 桁架拱與剛架拱橋
      1）拱片上弦桿脫空
      在單孔鋼筋混凝土桁架拱和剛架拱橋上，拱片上弦桿末端區段應擱置在橋臺的臺面上，但已建成的橋梁中出現拱片上弦桿末端區段與橋臺臺面脫離，形成脫空狀態。

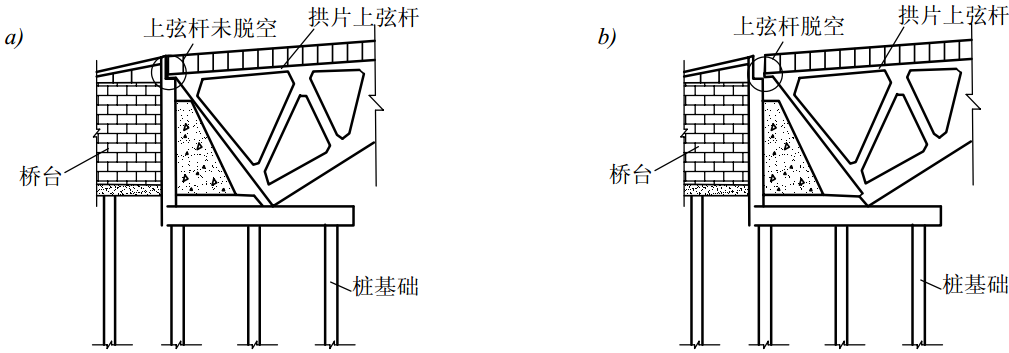

                                    桁架拱橋上弦桿懸空情況示意圖

      拱片上弦桿與橋臺分離會造成橋頭跳車現象。桁架拱橋和剛架拱橋橋面板大都是采用少筋微彎板結構，橋頭跳車的過大動力作用常會造成橋面下少筋微彎板裂斷。下雨時，橋面水也會沿橋臺和拱片上弦桿末端的間隙直接流下，常常引起橋臺混凝土劣化甚至導致橋臺混凝土中的鋼筋銹蝕。
      2）剪力撐等橫向聯系構件與拱片的連接部位脫離
      橫向聯系（如橫隔板、橫系梁、剪刀撐等）與拱片的連接部位脫離。
      造成上部結構工作的整體性降低。當剪力撐等橫向聯系構件與拱片的連接部位脫離較多時，無法有效約束拱片的橫向變位，則造成拱片上的微彎板或肋腋板開裂，甚至破壞掉落，會造成橋上行車事故。
      3）剛架拱橋拱腳水平位移和拱頂下沉
      拱橋是具有推力的結構，拱橋中墩臺因主拱推力過大發生拱腳水平位移是拱橋中常見的現象，很多拱橋的調查資料中出現拱腳水平位移的又會伴隨有拱頂下沉現象。
      拱腳水平位移過大是引起拱片拱橋的缺陷與病害的主要原因之一，對結構受力、耐久性和行車舒適性影響很大。
      4）沿鋼筋方向的混凝土裂縫
      鋼筋混凝土桁架拱和剛架拱片的桿件表面出現沿鋼筋向的混凝土裂縫，嚴重者會有混凝土剝落。構件沿箍筋方向的裂縫往往形成環向，而沿縱向鋼筋的裂縫延伸較長，在節點上的裂縫也沿鋼筋縱橫交錯。這類裂縫中現在邊拱片情況較多。

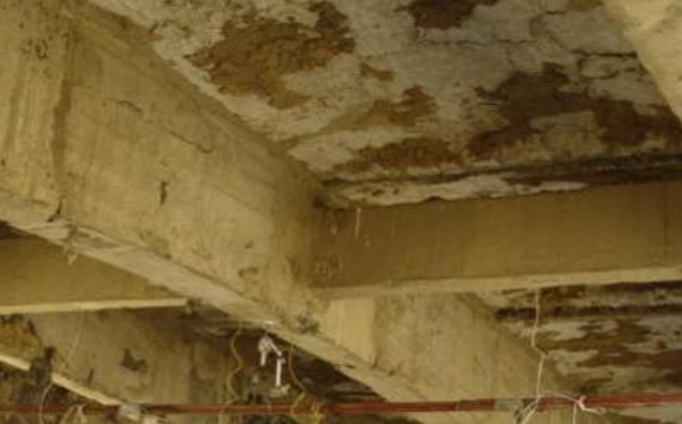

                                         某桁架拱鋼筋銹蝕病害圖

      5）微彎板裂縫
      微彎板的裂縫通常發生在板厚最薄弱部位及接縫處。微彎板在板底中心截面附近厚度薄易出現裂縫，尤當微彎板的跨徑很大時，有時可能出現通長裂縫。

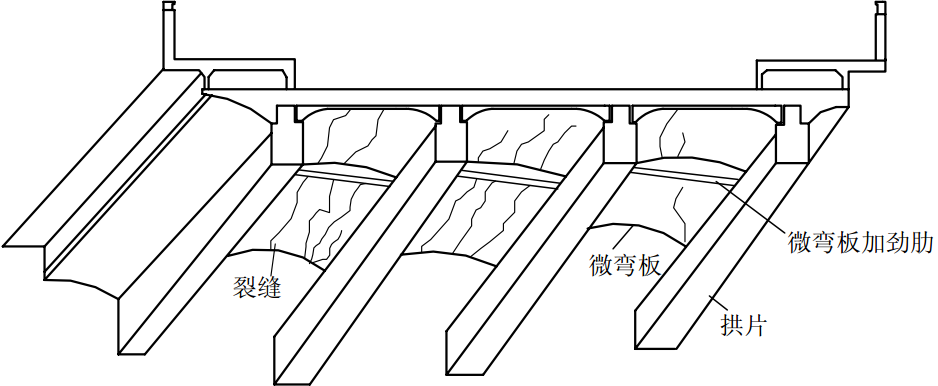

                                               微彎板的典型裂縫形態

      鋼筋混凝土平板和肋腋板是我國桁架拱和剛架拱橋上常用的橋面板形式，其中微彎板運用較多，微彎板出現裂縫與橋面鋪裝裂縫的相互溝通，致使橋面水滲流微彎板中，因而微彎板底面裂縫往往伴隨游離石灰、水痕，使微彎板的混凝土劣化，裂縫進一步擴展，最終發生微彎板斷裂和突然掉板，造成橋面行車不安全。
