橋梁病害及成因

      7 鋼筋銹蝕與銹蝕裂縫
      鋼筋混凝土和預應力混凝土構件是將鋼筋置于混凝土中，利用混凝土具有的高堿性在鋼筋表面形成保護膜，避免鋼筋生銹，但是已建橋梁中，由于某些因素影響，仍然存在鋼筋銹蝕情況。

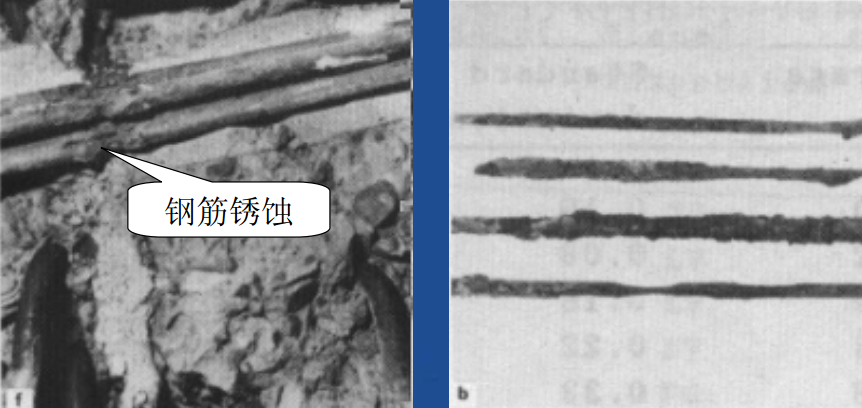

                               Ynys-y-Gwas橋工字梁預應力鋼筋銹蝕

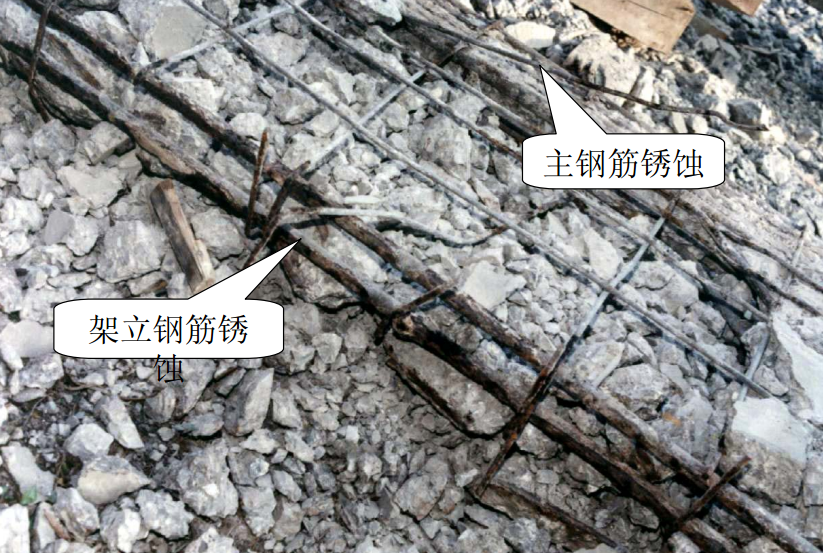

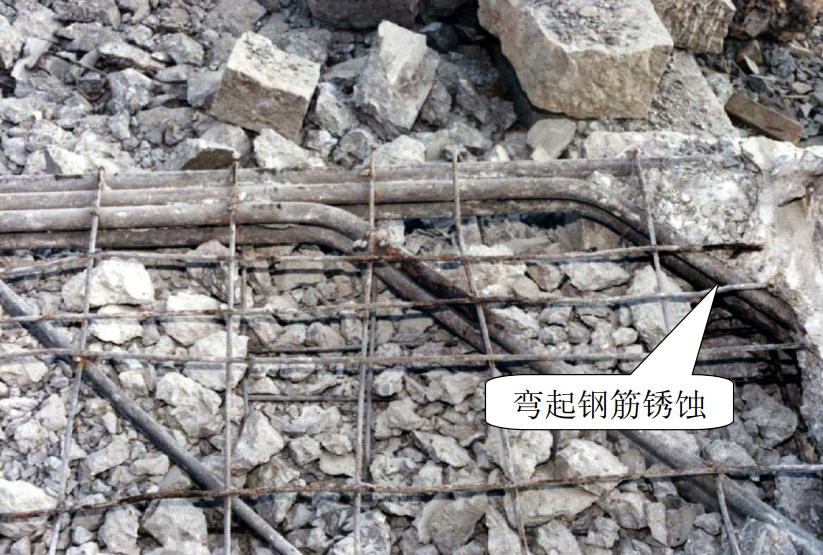

                                        焊接鋼筋骨架銹蝕

                                           焊接鋼筋骨架銹蝕

      1）鋼筋銹蝕
      除了骨料鐵銹引起的銹蝕外，鋼筋嚴重銹蝕最早可看見的征兆就是鋼筋所在位置的混凝土表面出現與鋼筋平行的裂縫，以及混凝土保護層剝離，使鋼筋完全裸露。

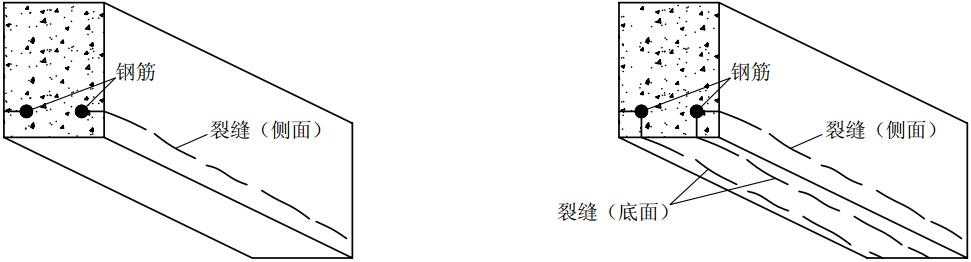

                                            鋼筋在混凝土中的銹蝕裂縫

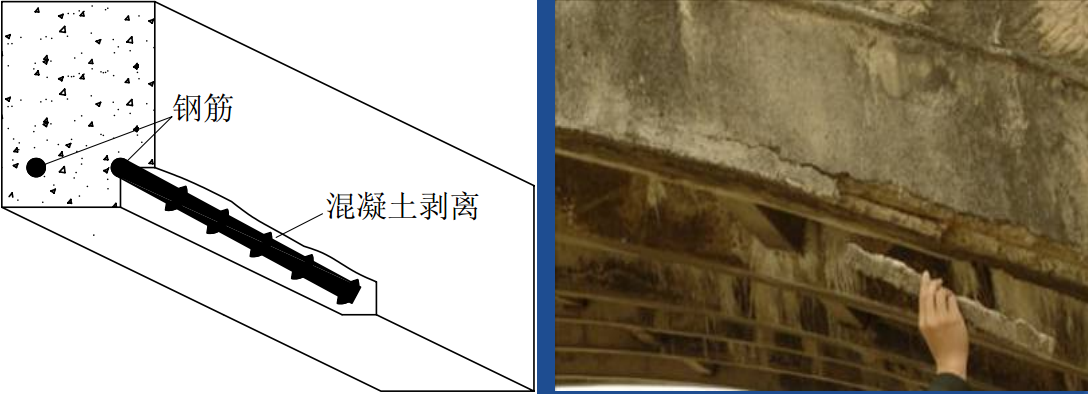

                                         表面混凝土剝離，鋼筋裸露

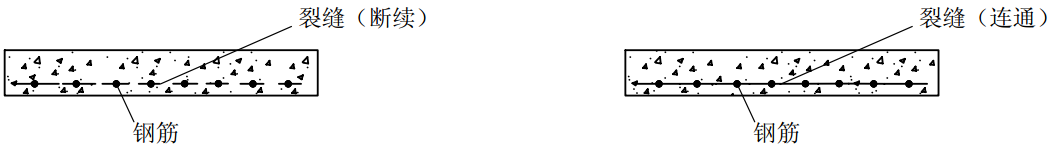

      鋼筋銹蝕裂縫也會在混凝土構件厚度范圍從一根鋼筋伸向另一根鋼筋。

                           裂縫在混凝土板厚度范圍各鋼筋間延伸

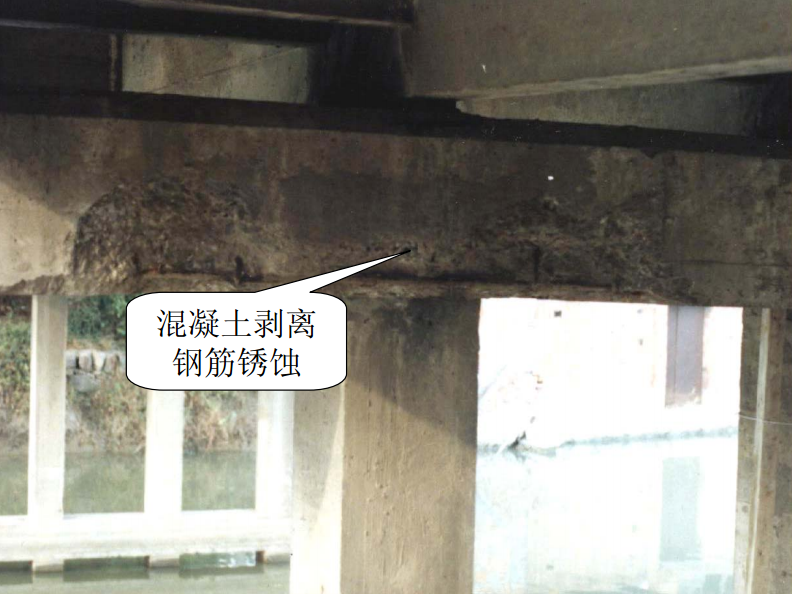

                                          鋼筋銹蝕引起混凝土剝離

      2）預應力鋼筋的腐蝕
      在一般的情況下，預應力鋼筋的腐蝕發生率是非常低的。但是，若在預應力混凝土橋梁的設計，施工及養護中存在某種根本性的錯誤或疏忽，仍會造成預應力鋼筋的腐蝕并且會發展。在大多數情況下，預應力鋼筋腐蝕發展具有時間的潛伏性，在最嚴重的時候，會在沒有任何預兆的情況下發生預應力鋼筋斷裂，進而造成構件突然破壞。
     （1）均勻腐蝕（銹蝕）
      其特征是腐蝕（銹蝕）分布于預應力鋼筋整個表面，并以相同的速度使預應力鋼筋的截面減小，均勻腐蝕（銹蝕）是一種大氣腐蝕，即預應力鋼筋暴露在大氣潮濕環境中發生的銹蝕。

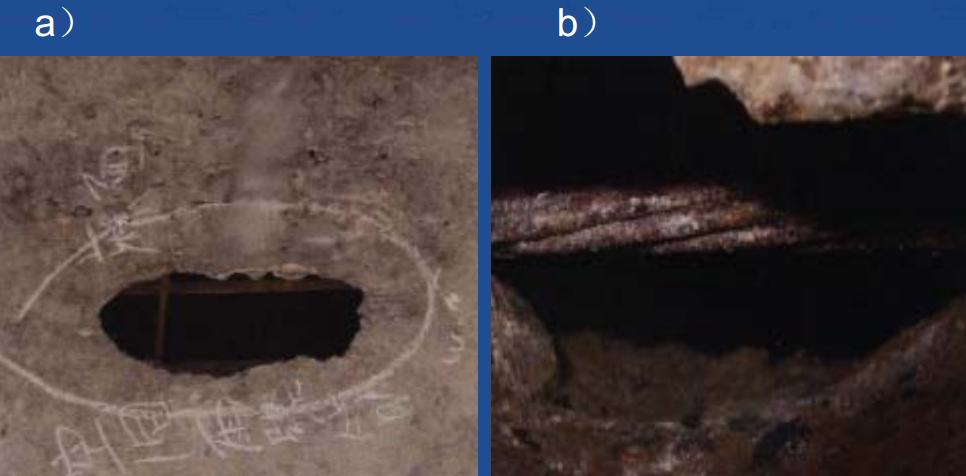

                                           空心板鋼絞線的均勻腐蝕

      （2）局部腐蝕
      其表面特征是預應力鋼筋表面上各部分的腐蝕程度存在明顯差異，特別是指一小部分表面區域的腐蝕速度和腐蝕梯度遠大于整個表面腐蝕平均值的情況。

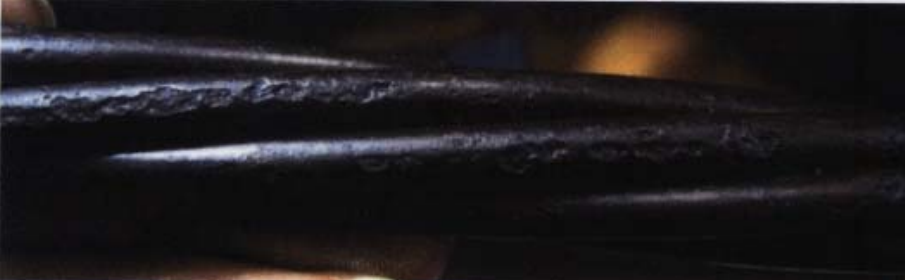

                                   鋼絞線不均勻分布的局部腐蝕（坑蝕）

      預應力混凝土橋梁構件往往會存在不可避免的接縫。例如懸臂現澆預應力混凝土箱梁節段之間的接縫，還有先張法預應力混凝土空心板和后張法預應力混凝土梁的封端混凝土與預制梁（板）體之間接縫等，在這些接縫處有預應力鋼束（及金屬波紋管）穿過或預應力鋼束末端（及錨具）存在，若接縫處混凝土質量不良及滲水，成為水和氯化物穿透的進口，則會引起預應力鋼束（及金屬波紋管、錨頭等）腐蝕。

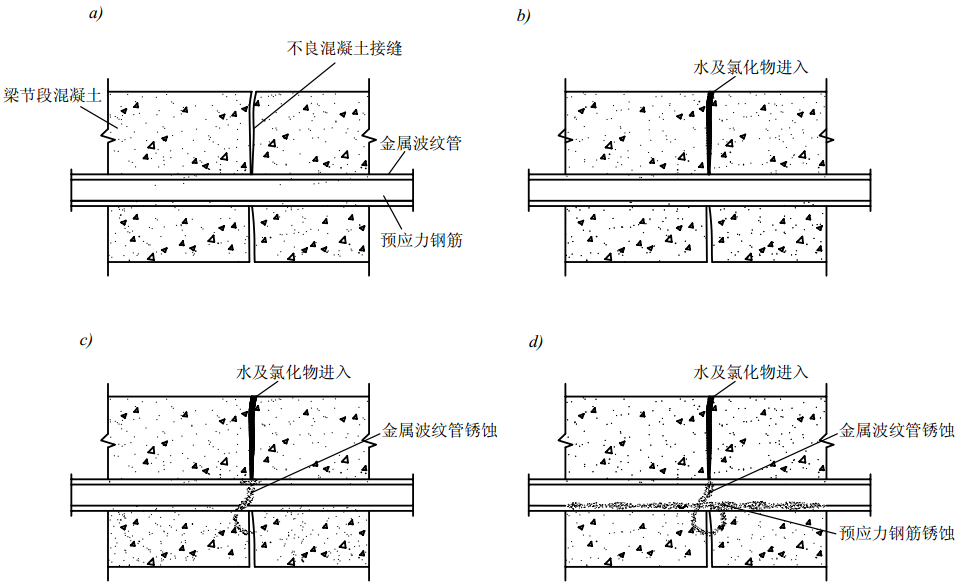

                                         氯化物通過接縫引起鋼筋腐蝕示意圖
