橋梁病害及成因

      8 混凝土堿-集料反應及裂縫
      混凝土堿-集料反應是混凝土中某些活性礦物集料與混凝土孔隙中的堿性溶液之間發生的反應。
      混凝土堿-集料反應是對混凝土橋梁危害很大的一種病害，隨時間推移而呈現混凝土表面開裂，混凝土剝離和混凝土破壞現象。

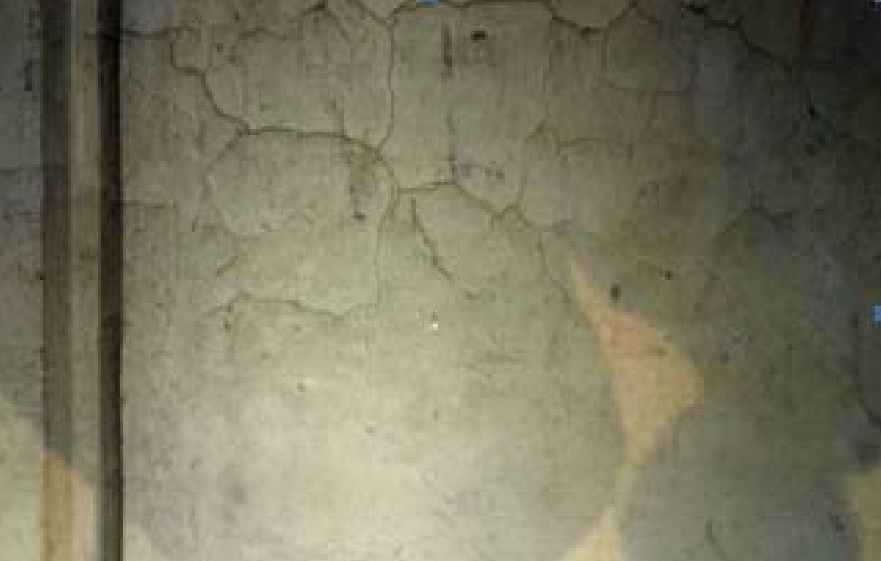

      堿-集料反應破壞最重要的現場特征之一是混凝土表面開裂。如果混凝土沒有施加預應力，則混凝土堿-集料反應產生的表面裂縫呈網狀，每條裂縫長約數厘米。剛開始時，裂紋從網節點呈三條放射狀裂紋，夾角約120°，起因于混凝土表面下的反應集料顆粒周圍的凝膠或集料內部產物的吸水膨脹。當其他集料顆粒發生反應時，便產生更多的裂紋，最終這些裂紋相互連通，形成網狀裂縫。

      預應力混凝土構件遭受嚴重的堿-集料反應破壞時，其膨脹力將垂直于約束力的方向，在預應力作用的區域裂縫將主要沿預應力方向發展，形成平行于預應力鋼筋的裂縫，在非預應力作用的區域或預應力作用較小的區域混凝土表面出現網狀開裂。
      在工程現場檢查時，應注意區別堿-集料反應裂縫與混凝土收縮裂縫?；炷两Y(jié)構的收縮裂縫也會出現網狀裂縫，但出現時間較早，多在混凝土施工期內，而堿-集料反應裂縫出現較晚，多在施工后數年甚至十幾年以后；所處大氣環境越干燥，混凝土收縮裂縫就越大，而堿-集料反應裂縫則是隨著大氣環境濕度增大而發展；在受約束的條件下，堿-集料反應膨脹裂縫平行于約束的方向，而混凝土收縮裂縫則垂直于約束方向。
      混凝土堿-集料反應引起混凝土開裂的同時有時出現引起混凝土局部膨脹，以致混凝土表面一條裂縫的兩個邊緣不在一個平面（混凝土表面）上，這是混凝土堿-集料反應裂縫所特有的現象。

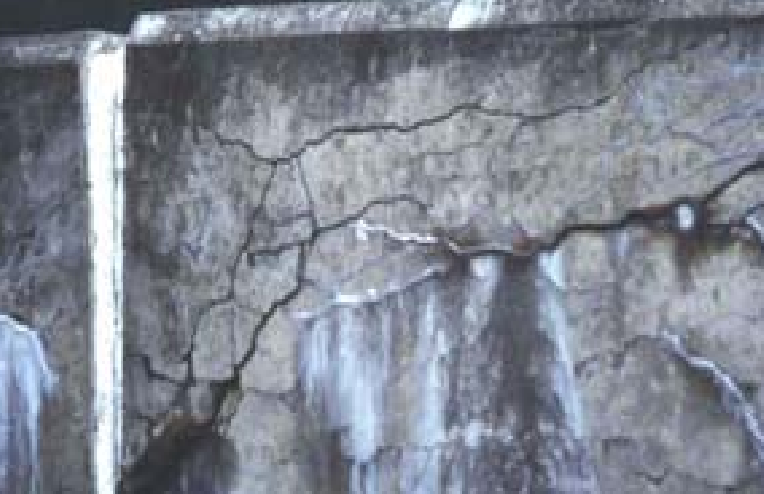

      堿-集料反應生成的堿-硅酸凝膠有時候會由裂縫流到混凝土表面，新鮮的凝膠透明或呈淺黃色，外觀類似樹脂狀。脫水后，凝膠變成白色。

      混凝土結構在受雨水沖刷后，構件內混凝土中的氫氧化鈣也會溶解流出，在空氣中碳化后成為白色，這可用稀鹽酸加以區別。混凝土結構中的氯鹽、硫酸鹽和硝酸鹽等溶出時也會出現滲流物，這可以用水擦洗去掉，而混凝土中滲出的凝膠則不容易擦掉。
      堿-集料反應的發生條件
      堿-集料反應是混凝土組分中的水泥、外加劑、摻和料或拌合水中的可溶性堿和混凝土孔隙中及集料中能與堿反應的活性成分在硬化混凝土中逐漸發生的一種化學反應。
     （1）混凝土中有一定量的堿
      a. 配制混凝土?xí)r帶入的堿
      b. 外界環境中帶入的堿
     （2）混凝土中有相當數量的活性集料
      參與這種反應的集料有蛋白石、黑硅石、燧石、鱗石英、方石英、玻璃質火山巖、玉髓及微晶或變質石英等。
     （3）使用環境有足夠的潮濕度
      空氣中相對濕度是否大于80％，或者直接與水接觸。
      堿-集料反應不同于其他混凝土病害，其開裂破壞是整體性的，且目前尚未有有效的修補方法，而其中的堿-碳酸鹽反應的預防尚無有效措施。由于堿-集料造成的混凝土開裂破壞難以被阻止，因而被稱為混凝土的“癌癥”。半個多世紀以來，混凝土堿-集料反應已經在全世界近二十多個國家混凝土工程中造成了嚴重的損失。
