廣東省高等級公路瀝青路面典型破壞形式修復技術指南

      4  裂縫修復技術
      4.1清縫灌縫處治面層裂縫
      主要是使用熱空氣噴槍或壓縮空氣清理裂縫中的碎屑，然后灌入密封劑進行封縫。
      4.1.1適用范圍
      適用于新建或者近期修建的瀝青面層，基層狀況良好，橫斷面以及橫向支撐狀況良好，可見的面層損壞包括橫向或縱向裂縫，并且裂縫上很少有或根本沒有支縫，破裂面上沒有出現松散情況。
      4.1.2材料要求

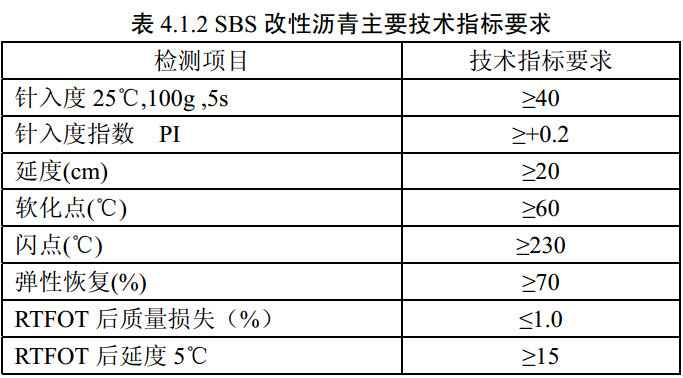

      灌縫處治面層裂縫材料應采用符合國家標準的灌縫材料，也可采用SBS改性瀝青，SBS改性瀝青宜采用《瀝青路面施工技術規范》（JTJ F40-2004）中的I-D型改性瀝青，這主要是由于該類改性瀝青具有粘結性好、彈性較好、耐久性好的特點，其主要技術指標要求如表4.1.2所示。

      4.1.3施工機具

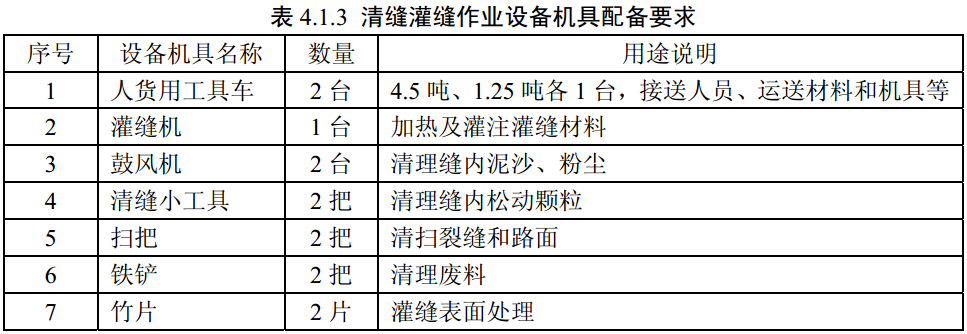

      灌縫處治面層裂縫作業主要設備機具配備要求如表4.1.3所示。

      4.1.4施工工藝
      1．填縫料加熱
      灌縫作業前，先將填縫料升溫加熱，為便于灌注，填縫料應加熱升溫至170~180℃。
      2．清縫
      先用鐵鉤鉤出縫內的松動顆粒，再用掃把清掃縫內的顆粒和粉塵，最后用鼓風機將縫內粉塵、雜質吹掃干凈，縫內潮濕時應注意延長吹掃時間，直至縫內干燥為止。
      3．灌縫
     （1）灌縫槍頭應與縫寬相適應。灌縫分兩次進行，中間間隔3~5min。
     （2）第一次灌縫：把灌縫槍頭放入縫槽內，灌注填縫料，灌注時灌縫槍應勻速移動。第一次灌縫至距路表面約10mm左右，然后撒入5~10mm碎石，用竹片把碎石嵌入填縫料內。
     （3）第二次灌縫：第二次灌縫時填縫料灌至與路表面齊平，灌縫時應特別小心，避免填縫料溢出路面。
      4．清掃路面
      灌縫完畢，將路面廢料清掃干凈，集中裝車運離現場，不得將廢料棄于路邊。
      5．開放交通
      待填縫料冷卻至常溫后即可開放交通。
      4.1.5施工質量標準
      1．填縫料材料應符合要求。
      2．填縫應飽滿，并與路面基本齊平。
      3．施工后裂縫處不滲水。
      4.2擴縫灌縫處治面層裂縫
      采用路面鋸或開槽機在裂縫集中處設置一道封料槽，然后填入密封劑。這一措施可以減少或防止水分與異物進入路面結構內部。水分或異物進入路面結構時，會損壞基層材料，并阻礙路面自由伸縮變形。
      4.2.1適用范圍
      適應于基層狀況良好，橫斷面以及橫向支撐狀況良好?？梢姷拿鎸訐p壞包括縱橫向的裂縫，并且裂縫上很少有或根本沒有支裂縫。
      4.2.2材料要求
      擴縫灌縫處治面層裂縫材料要求同4.1.2。
      4.2.3施工機具
      擴縫灌縫處治面層裂縫作業設備機具配備要求如表4.2.3所示。

      4.2.4施工工藝
      1．填縫料加熱
      灌縫作業前，先將填縫料升溫加熱，為便于灌注，填縫料應加熱升溫至170~180℃。
      2．開槽
      開槽機開槽時應對準裂縫作業，開槽寬度為15~20mm，深30mm左右。
      3．清縫
      先用鐵鉤鉤出縫內的松動顆粒，再用掃把清掃縫內的顆粒和粉塵，最后用鼓風機將縫內粉塵、雜質吹掃干凈，縫內潮濕時應注意延長吹掃時間，直至縫內干燥為止。
      4．灌縫
     （1）灌縫槍頭應與縫寬相適應。灌縫分兩次進行，中間間隔3~5min。
     （2）第一次灌縫：把灌縫槍頭放入縫槽內，灌注填縫料，灌注時灌縫槍應勻速移動。第一次灌縫至距路表面約10mm左右，然后撒入5~10mm碎石，用竹片把碎石嵌入填縫料內。
     （3）第二次灌縫：第二次灌縫時填縫料灌至與路表面齊平，灌縫時應特別小心，避免填縫料溢出路面。
      5．清掃路面
      灌縫完畢，將路面廢料清掃干凈，集中裝車運離現場，不得將廢料棄于路邊。
      6．開放交通
      待填縫料冷卻至常溫后即可開放交通。
      4.2.5施工質量標準
      1．填縫料材料應符合要求。
      2．填縫應飽滿，并與路面基本齊平。
      3．施工后裂縫處不滲水。
      4.3壓縫帶處治面層裂縫
      壓縫帶是一種以瀝青、改性劑為主要成分的寬度不等的帶狀產品，其上有一層塑料薄膜保護壓縫帶的上表面不受污染，可分為自粘型和熱粘型兩種。
      4.3.1適用范圍
      適用于瀝青路面常見的反射裂縫、單條非反射裂縫的處治作業。裂縫寬度在8~20mm。反射裂縫處治前，一般情況下需對基層進行處理或?qū)β坊M(jìn)行處理（如進行深層灌漿處理等）。
      4.3.2材料要求
      壓縫帶處治面層裂縫作業材料應具備良好的粘結性、彈性、耐水性、高溫穩定性、低溫柔性、耐沖擊性和耐久性，使用方便快捷。對于較寬的裂縫，所填材料為乳化瀝青砂，現場拌制。
      4.3.3施工機具

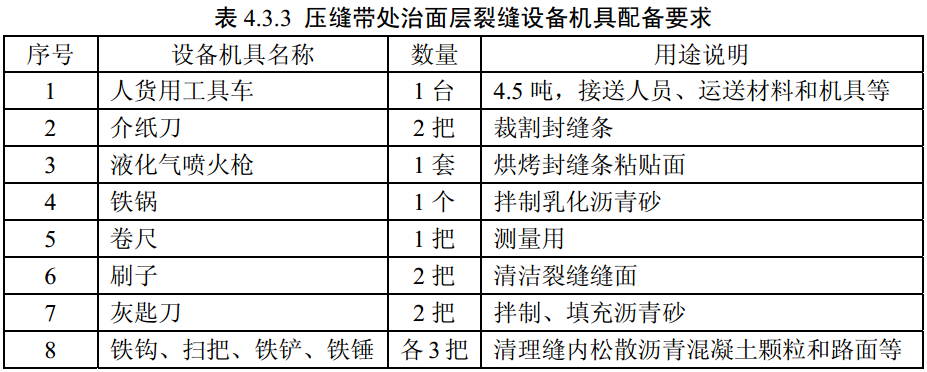

      壓縫帶處治面層裂縫設備機具配備要求如表4.3.3所示。

      4.3.4施工工藝
      1．清縫
      先用鐵鉤鉤出縫內泥沙，再用掃把掃除路表泥沙雜質，最后用刷子清潔縫內及縫面的灰塵等雜質，保持縫面干燥。
      2．瀝青砂填縫
      對大于10mm寬的裂縫，應用乳化瀝青砂填實至路表面齊平。乳化瀝青砂現場拌制，瀝青含量為8%左右。
      3．裁割封縫條
      根據裂縫的大小，裁割好封縫條尺寸，封縫條每側寬度要求伸出縫外10mm左右，封縫條的頭尾部以斜口方式相接，做到無縫隙。
      4．烘烤粘貼封縫條
      用液化氣噴火槍烘烤封縫條粘貼面至表面熔化，便于粘貼。封縫條應一邊烘烤，一邊對準縫粘貼，粘貼時裂縫應基本位于封縫條的中間位置。
      5．壓實封縫條
      封縫條粘貼完后，用鐵錘拍實，使其緊貼路面。
      6．開放交通
      待封縫條冷卻至常溫后，開放交通。
      4.3.5施工質量標準
      1．封縫條質量符合要求。
      2．封縫條粘貼牢固，表面平整，首尾相接處無縫隙。
